Comment choisir la configuration de flèche appropriée pour différentes conditions de tunnel souterrain

Description:Vous recherchez une pelle minière souterraine compacte pour les tunnels étroits ? La pelle sur chenilles souterraine JINGGONG série KWC4.0/0.12L propose trois configurations de flèche pour s’adapter à différentes conditions de tunnel et tâches minières. Découvrez comment choisir la flèche la mieux adaptée à votre projet souterrain.Découvrez comment choisir le type de flèche adapté à vos conditions de travail souterraines. Contactez-nous pour une solution personnalisée.

Choisir la pelle minière souterraine JINGGONG KWC4.0/0.12L adaptée aux opérations de tunnel

L'exploitation minière souterraine et le creusement de tunnels présentent des défis uniques, rarement rencontrés dans les projets de construction en surface. La faible hauteur sous plafond, les passages étroits, les fronts de taille irréguliers et les exigences complexes en matière d'évacuation des matériaux ne permettent pas l'utilisation d'engins standardisés. De nombreux acheteurs d'équipements se concentrent uniquement sur le poids de la machine, la capacité du godet ou la puissance du moteur lors de leur recherche.pelles minières souterraines compactes, encoreLa configuration de la flèche est l'un des facteurs clés qui déterminent si la machine peut fonctionner efficacement et en toute sécurité sur le chantier.

La pelle minière sur chenilles JINGGONG série KWC4.0/0.12L est conçue spécifiquement pourenvironnements de tunnels souterrainsL'ensemble de la série partage le même châssis, le même groupe motopropulseur et le même système hydraulique, avec un poids opérationnel de 4 000 kg et un godet de creusement de 0,12 m³. Au lieu de repenser l'ensemble de la machine pour chaque type de terrain,Nous proposons trois configurations de flèche pour s'adapter aux différentes conditions des tunnels souterrains.Cette conception permet aux exploitants miniers d'éviter de surinvestir dans des équipements lourds personnalisés, tout en assurant une gestion simple et uniforme des stocks de pièces de rechange pour l'entretien de l'ensemble du parc.

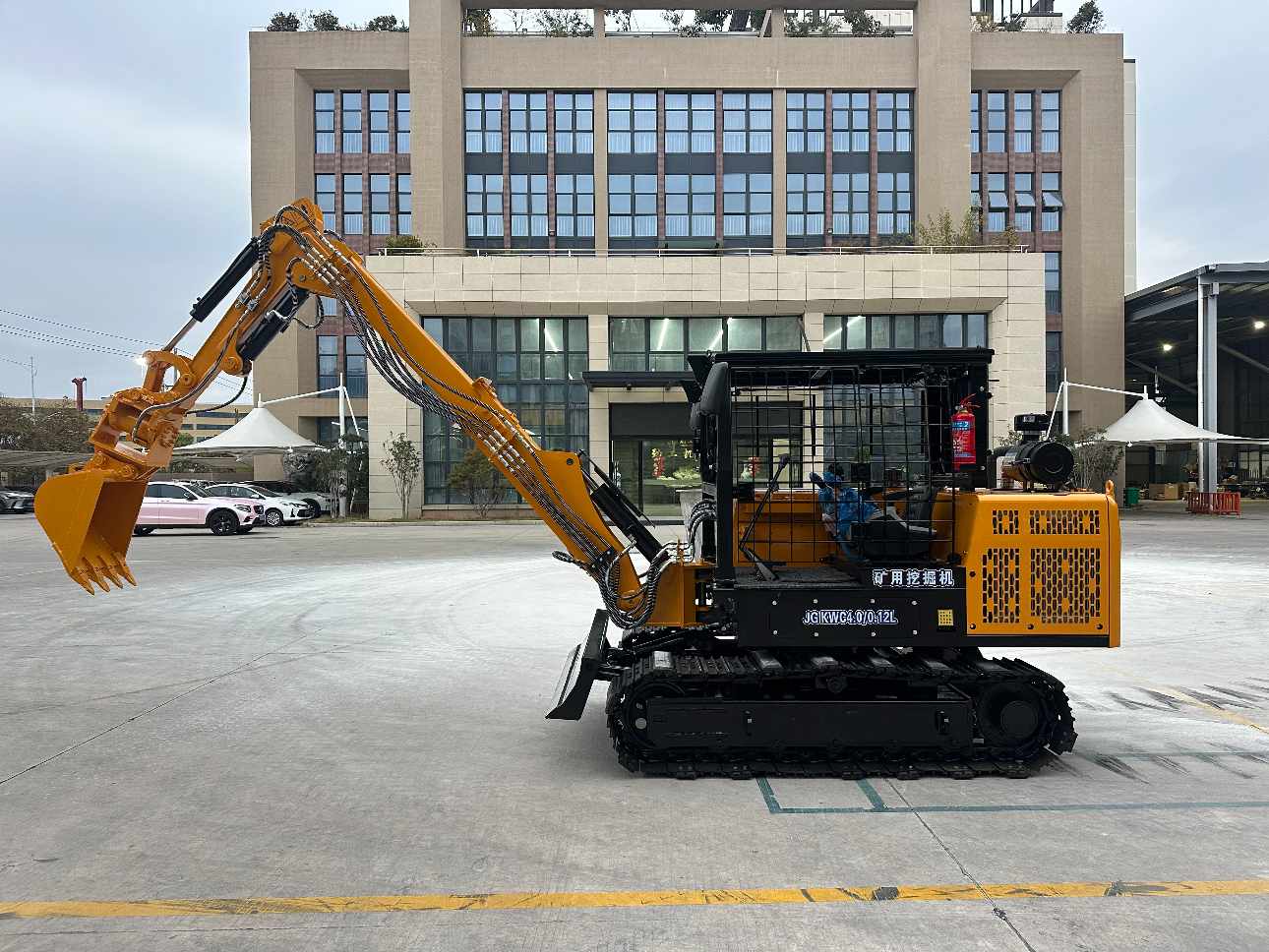

KWC4.0/0.12L (Type télescopique à flèche): Pour les tunnels spacieux nécessitant une grande portée

Lorsque votre chantier comporte des sections de tunnel relativement spacieuses et que vous devez atteindre des positions de creusement et de déblaiement éloignées à l'intérieur de la galerie,KWC4.0/0.12L (Type télescopique à flèche)sera votre option pratique. Sa flèche télescopique peut s'étendre de 1 800 mm à 2 800 mm. Pour les tunnels à paroi rocheuse stable et nécessitant une grande distance de travail horizontale, la flèche télescopique permet aux opérateurs de gérer le déblais, le dégagement de roches et le transport de matériaux.manutentionsans avoir à repositionner fréquemment la base chenillée. Cela réduit les déplacements fréquents des chenilles à l'intérieur des tunnels souterrains poussiéreux.réduction de l'usure du train de roulement et des chenilleset en réduisant les temps d'immobilisation pour les réparations du train d'atterrissage.

JINGGONGKWC4.0/0.12L (Type télescopique à flèche)Paramètres principaux :

Poids en ordre de marche : 4000 kg

Puissance nominale : 33,8 kW

Vitesse de déplacement : 2,2 km/h - 3,7 km/h

Capacité standard du godet : 0,12 m³

Course de la flèche télescopique : 1800-2800 mm

Dotée d'un groupe motopropulseur XINCHAI fiable et d'une structure de flèche renforcée, cette configuration à flèche télescopique permet de réduire la nécessité de repositionner fréquemment les chenilles à l'intérieur des tunnels, diminuant ainsi l'usure du train de roulement et la charge de travail quotidienne d'entretien des flottes minières souterraines.

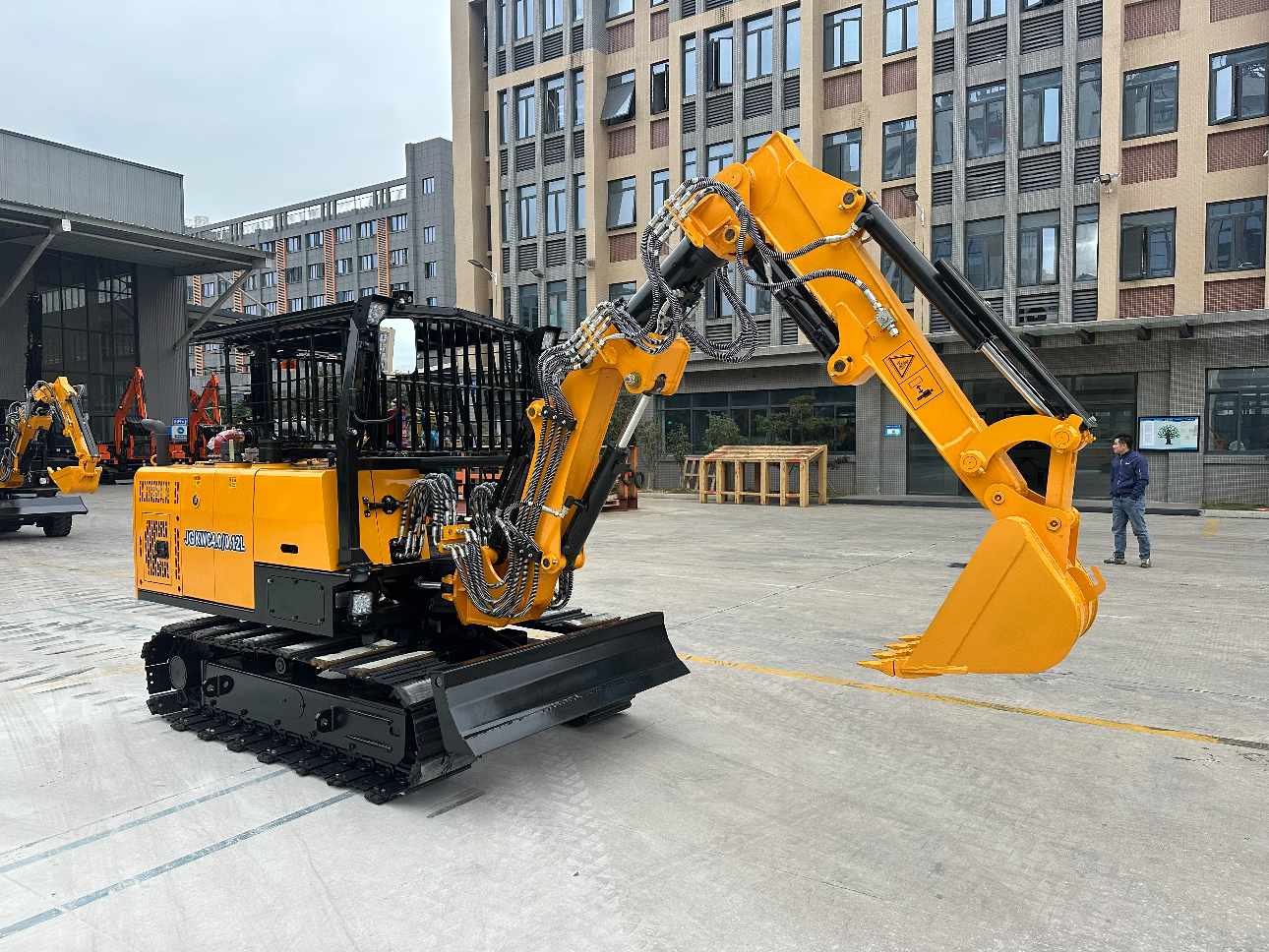

KWC4.0/0.12L (Type à rotation de flèche)Optimisé pour les travaux de nettoyage latéral

Pour les sites où la couverture latérale est primordiale, comme les tunnels à large section qui nécessitent un déblaiement latéral et une manutention de roches multi-angles,KWC4.0/0.12L (Type à rotation de flèche)entre en jeu.La flèche principale pivotante permet un creusement latéral dans un large angle de travail, permettant aux opérateurs de couvrir une zone plus étendue sans repositionner la base chenillée.Lorsque l'unité chenillée reste immobile, les opérateurs peuvent couvrir une large zone de travail à gauche et à droite. Ceci est très précieux pour le rabotage de la section transversale des tunnels, le nettoyage des éboulements le long des parois latérales des tunnels, etjeCela peut également s'avérer utile lors du chargement de déblais dans un véhicule de transport positionné sur le côté du tunnel.Il convient parfaitement aux mines où l'on souhaite minimiser les manœuvres fréquentes des engins à chenilles dans les passages souterrains étroits.

JINGGONGKWC4.0/0.12L (Type à rotation de flèche)Paramètres principaux :

Poids en ordre de marche : 4000 kg

Puissance nominale : 33,8 kW

Vitesse de déplacement : 2,2 km/h - 3,7 km/h

Capacité standard du godet : 0,12 m³

Longueur de la flèche : 2000 mm

Conçue pour les opérations de tunnels à grande section, cette variante à rotation de flèche permet un creusement latéral à grand angle sans déplacer la chenille, améliorant ainsi l'efficacité du déblaiement pour le nettoyage des parois latérales et les tâches de chargement unilatéral de véhicules dans les mines souterraines.

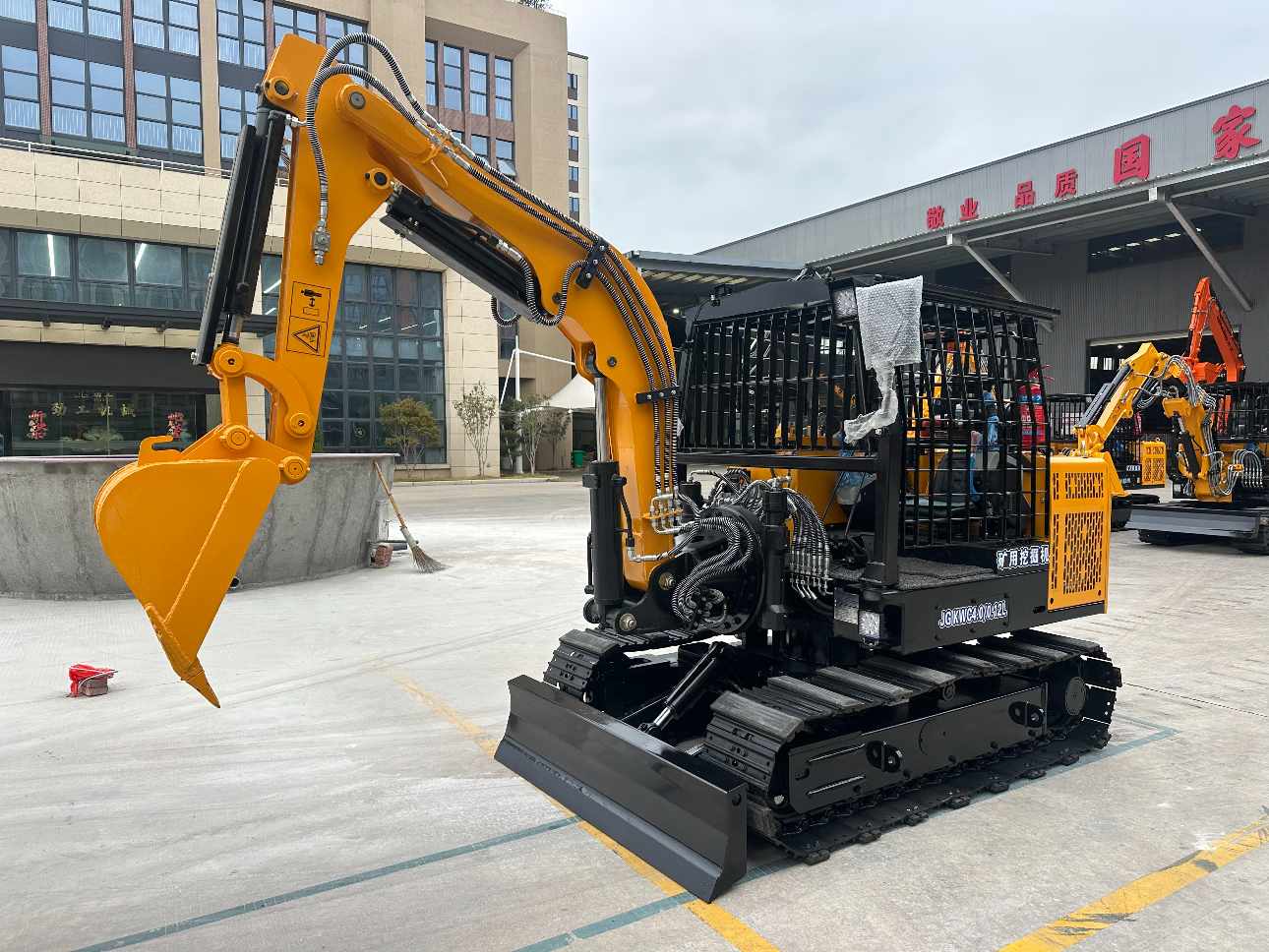

KWC4.0/0.12L (Type à bras oscillant central)Solution compacte pour les galeries étroites et peu profondes

De nombreux tunnels souterrains de petit diamètre présentent des contraintes de hauteur importantes et un espace intérieur réduit. Dans ce cas, les flèches principales, trop longues, risquent de heurter la voûte ou les parois latérales du tunnel lors des travaux.KWC4.0/0.12L (Type à bras oscillant central)est conçu pour cette contrainte.La configuration compacte à bras central pivotant est conçue pour offrir une plus grande flexibilité lorsque la hauteur libre et l'espace de travail sont limités., permettant des manœuvres aisées dans des galeries étroites et peu profondes. Les opérateurs peuvent ainsi terminer le creusement, le déblaiement des roches et le nettoyage des résidus dans des espaces restreints.Cette configuration est particulièrement adaptée aux tunnels miniers de petite taille et aux projets de développement de galeries secondaires.

JINGGONGKWC4.0/0.12L (Type à bras oscillant central)Paramètres principaux :

Poids en ordre de marche : 4000 kg

Puissance nominale : 33,8 kW

Vitesse de déplacement : 2,2 km/h - 3,7 km/h

Capacité standard du godet : 0,12 m³

Longueur du bras central rotatif : 990 mm

Grâce à sa configuration compacte à bras central pivotant, cette unité s'adapte aux galeries souterraines étroites et de faible hauteur.aider les opérateurs à réduire le risque d'interférence de la flèche avec le toit et les parois latérales du tunnellors des travaux quotidiens d'excavation et de déblaiement pour les petits projets miniers.

Avantage de la plateforme partagée : Réduisez les coûts d’exploitation de votre flotte souterraine

Il convient de souligner que les trois variantes appartiennent à la famille de produits KWC4.0/0.12L.The three variants share the same core chassis, power system and major hydraulic components.For mine owners running multiple underground work faces, you can deploy different boom-version machines to match different drifts, without doubling your spare-parts stock pressure.This common platform also simplifies operator training and routine maintenance, which greatly lowers site-side operation costs.

Selectingunderground mining excavatorsshould never stop at checking general technical sheets. You need to map your real-site tunnel dimensions: maximum available height, typical tunnel width, common digging distance and main work contents. If you can clarify these site parameters, you can pick the proper boom configuration instead of simply comparing parameter tables.Looking for an underground excavator for your tunnel project? Send us your tunnel height, tunnel width, required digging depth, working distance and main application. Our engineering team can recommend the most suitable KWC4.0/0.12L boom configuration for your project.

How to Choose the Right KWC4.0/0.12L Boom Configuration?

FAQ Frequently Asked Questions

Q1: Can I switch the boom of my existing KWC4.0/0.12L excavator on-site, or do I need to send the machine back to your factory for modification?

All three boom configurations are designed for quick interchangeability on your mine site. Our engineering team will provide detailed installation guidelines and matching hydraulic pipeline interfaces. You can complete boom replacement with your on-site maintenance crew without returning the machine to our factory, which minimizes downtime for your underground mining operations.

Q2: Are spare parts for the three different boom versions interchangeable? Besides the boom structure, do core components share the same part number?

Except for the boom, arm and related joint components, all core parts including chassis, Xinchai engine, main hydraulic pump, travel motor, fuel tank and control system are fully identical. This means your spare parts inventory can be shared across all KWC4.0/0.12L units, greatly reducing your inventory pressure and procurement costs for underground fleets.

Q3: What is the maximum applicable tunnel height for the Middle Arm Swing Type KWC4.0/0.12L, and can it be used for small-scale drift excavation in hard rock mines?

The middle arm swing modL'outil est optimisé pour les tunnels d'une hauteur libre minimale de 2,2 mètres et convient aux galeries étroites et peu profondes. Sa structure en acier renforcé et son système hydraulique à couple élevé le rendent parfaitement adapté à l'exploitation minière à petite échelle de roches dures, au creusement de galeries, au déblaiement des déblais et aux opérations de déblaiement courantes dans les mines souterraines. La longueur du bras peut également être ajustée en fonction de la hauteur de votre tunnel.
